Como fazer o traçado de quadrado para redondo na caldeiraria: passo a passo completo

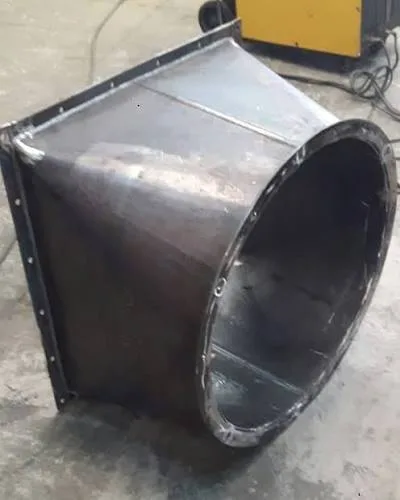

O que é uma transição de quadrado para redondo?

A transição de quadrado para redondo é uma peça utilizada para conectar uma saída quadrada ou retangular a uma tubulação circular.

Esse tipo de peça é muito comum na fabricação de dutos, sistemas de ventilação, exaustores, equipamentos industriais, silos, coifas e tubulações.

Para fabricar corretamente essa transição, o caldeireiro precisa desenvolver a superfície da peça em uma chapa plana. Esse processo é conhecido como traçado, desenvolvimento ou planificação.

O método mais utilizado para esse tipo de peça é o método da triangulação.

Onde o quadrado para redondo é utilizado?

A transição de quadrado para redondo pode ser encontrada em diferentes aplicações industriais, como:

• Sistemas de ventilação;

• Dutos de exaustão;

• Coifas industriais;

• Tubulações de transporte de materiais;

• Equipamentos para armazenagem;

• Silos e reservatórios;

• Sistemas de captação de poeira;

• Instalações de ar-condicionado industrial.

A função da peça é permitir que o fluxo passe de uma seção quadrada ou retangular para uma seção circular de maneira gradual.

Quais medidas são necessárias?

Antes de iniciar o traçado, é necessário levantar corretamente as dimensões da peça.

As principais medidas são:

• Largura da base quadrada ou retangular;

• Comprimento da base quadrada ou retangular;

• Diâmetro da saída redonda;

• Altura total da transição;

• Posição da saída circular;

• Espessura da chapa;

• Margem para solda ou fechamento.

Também é importante verificar se a peça será concêntrica ou excêntrica.

Na transição concêntrica, o centro da saída circular fica alinhado com o centro da base quadrada.

Na transição excêntrica, a saída circular fica deslocada para um dos lados.

Esse deslocamento modifica as medidas das linhas utilizadas no desenvolvimento.

O que é o método da triangulação?

O método da triangulação consiste em dividir a superfície da peça em vários triângulos.

Cada triângulo possui medidas próprias, que devem ser encontradas antes de serem transferidas para a chapa.

O processo normalmente envolve:

1. Dividir a circunferência da saída redonda;

2. Ligar os pontos da circunferência aos cantos e divisões da base;

3. Encontrar as verdadeiras grandezas das linhas;

4. Construir os triângulos na chapa;

5. Formar o desenvolvimento completo da peça.

Quanto maior for o número de divisões da circunferência, mais suave e precisa tende a ficar a transição.

Passo a passo do traçado de quadrado para redondo

1. Desenhe a vista superior

Comece desenhando a base quadrada ou retangular nas medidas corretas.

Depois, desenhe a circunferência da saída redonda na posição em que ela ficará na peça.

Em uma transição concêntrica, a circunferência deve ficar centralizada em relação à base.

Em uma transição excêntrica, ela deve ser posicionada de acordo com o deslocamento definido no projeto.

2. Divida a circunferência

Divida a circunferência em partes iguais.

É possível utilizar 8, 12, 16 ou mais divisões, dependendo do tamanho da peça e da precisão desejada.

Depois de dividir a circunferência, numere todos os pontos em sequência. Essa numeração ajuda a evitar erros durante a construção do desenvolvimento.

3. Ligue os pontos à base

Ligue os pontos da circunferência aos cantos e aos pontos correspondentes da base quadrada.

Essas ligações formarão os triângulos que representam a superfície da transição.

É importante manter a mesma sequência de pontos durante todo o processo.

4. Desenhe a vista lateral

Na vista lateral, marque a altura total da transição.

A vista lateral será utilizada para encontrar o comprimento real das linhas inclinadas.

As medidas observadas apenas na vista superior podem estar encurtadas devido à inclinação da peça. Por isso, é necessário encontrar as verdadeiras grandezas.

5. Encontre as verdadeiras grandezas

Para encontrar a verdadeira grandeza de cada linha, utilize:

• A distância horizontal encontrada na vista superior;

• A altura da transição;

• A construção de um triângulo retângulo.

A hipotenusa desse triângulo representa o comprimento verdadeiro da linha inclinada.

Esse processo deve ser repetido para todas as linhas que possuírem comprimentos diferentes.

Em uma peça concêntrica e simétrica, algumas linhas podem ter a mesma medida. Já em uma peça excêntrica, normalmente existe uma quantidade maior de medidas diferentes.

6. Inicie o desenvolvimento na chapa

Escolha uma linha de referência para começar o desenvolvimento.

Marque o primeiro segmento correspondente à divisão da circunferência.

Depois, utilizando um compasso ou outra ferramenta de marcação, transporte as verdadeiras grandezas encontradas anteriormente.

Cada novo ponto será localizado pelo cruzamento entre dois arcos.

7. Construa os triângulos

Continue construindo os triângulos um ao lado do outro, seguindo a numeração definida na circunferência.

É importante não alterar a sequência dos pontos, pois isso pode deformar completamente o desenvolvimento.

Repita o processo até completar toda a volta da peça.

8. Trace as linhas de corte

Depois de localizar todos os pontos, faça a união utilizando linhas retas ou uma curva suave, conforme a geometria da peça.

A linha correspondente à saída circular normalmente apresenta uma sequência de pequenos segmentos.

Quanto maior for a quantidade de divisões, mais próxima de uma curva perfeita ficará essa região.

9. Adicione a margem de solda

Antes de cortar a chapa, adicione a margem necessária para fechamento e soldagem.

Essa margem pode variar de acordo com:

• Espessura da chapa;

• Processo de soldagem;

• Tipo de união;

• Equipamento utilizado;

• Padrão de fabricação da empresa.

Também devem ser consideradas possíveis margens para dobra, flange ou encaixe.

10. Confira todas as medidas

Antes do corte, confira:

• Largura e comprimento da base;

• Diâmetro da saída;

• Altura da peça;

• Sequência dos pontos;

• Verdadeiras grandezas;

• Margem de solda;

• Posição da saída circular;

• Simetria do desenvolvimento.

Fazer essa conferência antes do corte reduz o desperdício de material e evita retrabalho.

Principais erros no traçado

Dividir a circunferência de forma incorreta

As divisões precisam ter o mesmo tamanho. Divisões irregulares podem deformar a saída redonda.

Trocar a sequência dos pontos

A numeração deve seguir a mesma ordem em todas as etapas do traçado.

Trocar dois pontos pode alterar o formato completo da peça.

Utilizar medidas projetadas como medidas reais

As linhas inclinadas precisam ser calculadas em verdadeira grandeza.

Utilizar diretamente uma medida da vista superior pode resultar em uma peça menor ou maior do que o necessário.

Esquecer a margem de solda

O desenvolvimento geométrico representa a superfície da peça, mas a fabricação pode exigir uma margem adicional para fechamento.

Não considerar a espessura da chapa

Em peças pequenas ou fabricadas com chapas mais espessas, a espessura do material pode influenciar no resultado final.

Fazer poucas divisões na circunferência

Uma quantidade muito pequena de divisões pode deixar a saída redonda com aspecto facetado.

Como melhorar a precisão do traçado?

Para obter um resultado mais preciso:

• Utilize instrumentos de medição calibrados;

• Trabalhe sempre com a mesma unidade;

• Numere todos os pontos;

• Faça as linhas auxiliares com traço fino;

• Confira as diagonais da base;

• Evite arredondar medidas antes da etapa final;

• Verifique as verdadeiras grandezas;

• Faça um modelo reduzido quando a peça for complexa;

• Considere a espessura da chapa;

• Confirme as dimensões antes do corte.

Em peças grandes, um pequeno erro no desenho pode gerar uma diferença significativa durante a montagem.

Traçado manual ou cálculo automatizado?

O traçado manual é importante para compreender a geometria da peça e continua sendo utilizado em muitas oficinas.

Entretanto, o processo pode exigir bastante tempo, especialmente quando existem várias medidas, divisões ou deslocamentos.

Uma ferramenta de cálculo pode ajudar a:

• Reduzir o tempo de desenvolvimento;

• Padronizar os cálculos;

• Evitar erros de numeração;

• Obter medidas com maior rapidez;

• Reduzir o desperdício de chapa;

• Facilitar a conferência da peça.

No TraceClub, o profissional pode utilizar recursos voltados para cálculos e traçados de caldeiraria, tornando a preparação da peça mais rápida e prática.

Conclusão

O traçado de quadrado para redondo é um dos desenvolvimentos mais importantes da caldeiraria.

Para fabricar a peça corretamente, é necessário medir a base, definir o diâmetro da saída, dividir a circunferência, encontrar as verdadeiras grandezas e construir o desenvolvimento pelo método da triangulação.

A atenção à sequência dos pontos, às linhas inclinadas e às margens de fabricação é fundamental para evitar erros.

Com um processo bem executado, é possível produzir uma transição precisa, reduzir o desperdício de material e facilitar a montagem da peça.
