Como traçar um cone truncado na caldeiraria

Como traçar um cone truncado na caldeiraria: cálculo e desenvolvimento completo

Saber como traçar um cone truncado na caldeiraria é essencial para fabricar reduções concêntricas, funis, silos, dutos, reservatórios e diversas peças utilizadas na indústria.

O cone truncado, também chamado de tronco de cone, possui duas extremidades circulares com diâmetros diferentes. Para fabricá-lo em chapa, é necessário transformar sua superfície tridimensional em um desenvolvimento plano.

Neste guia, você aprenderá a calcular a geratriz, os raios do desenvolvimento e o ângulo do setor circular. Também verá um exemplo prático completo para aplicar o cálculo diretamente no traçado.

Importante: este método é indicado para cones truncados concêntricos, nos quais o centro do diâmetro maior está alinhado ao centro do diâmetro menor.

O que é um cone truncado?

O cone truncado é formado quando um cone completo é cortado por um plano paralelo à sua base antes de chegar ao vértice.

A peça resultante possui:

• Um diâmetro maior;

• Um diâmetro menor;

• Uma altura vertical;

• Uma superfície lateral inclinada;

• Duas extremidades circulares e concêntricas.

Quando a superfície lateral é aberta e colocada sobre uma chapa plana, ela forma um setor de coroa circular.

Esse setor é composto por:

• Um arco externo;

• Um arco interno;

• Duas linhas radiais.

Esse formato representa o desenvolvimento plano que deverá ser marcado, cortado e posteriormente calandrado.

Onde o cone truncado é utilizado?

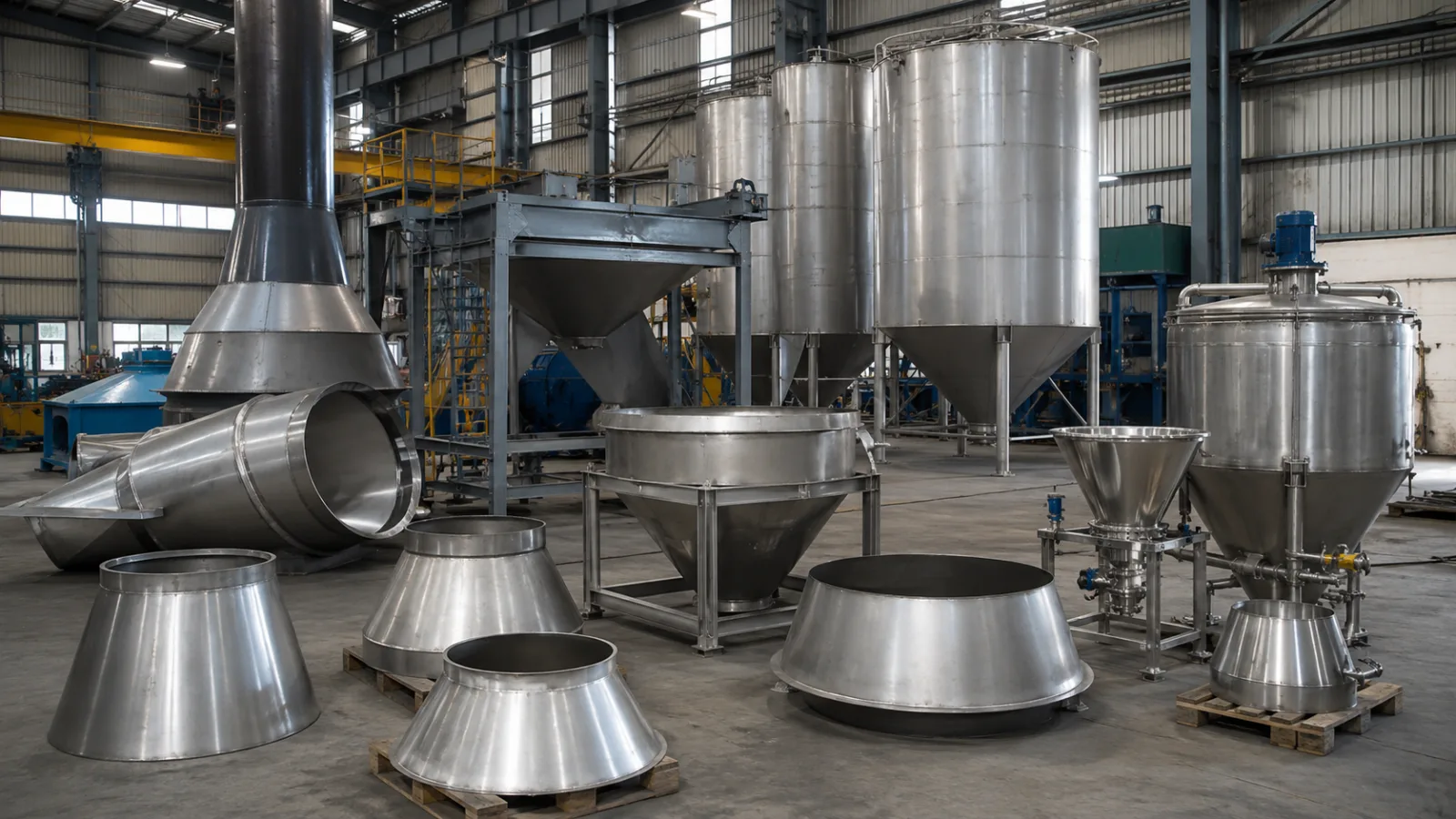

O desenvolvimento de cone truncado é comum na fabricação de:

• Reduções concêntricas;

• Funis industriais;

• Silos;

• Caldeiras;

• Chaminés;

• Dutos de ventilação;

• Reservatórios;

• Transições circulares;

• Equipamentos para mineração;

• Equipamentos para indústrias alimentícias e químicas.



Medidas necessárias para traçar um cone truncado

Antes de iniciar os cálculos, identifique as três medidas principais da peça:

• D: diâmetro maior;

• d: diâmetro menor;

• h: altura vertical do cone truncado.

Além dessas medidas, confira:

• A espessura da chapa;

• O tipo de material;

• A margem para soldagem;

• A necessidade de flange;

• A sobreposição da emenda;

• O método de corte;

• Se os diâmetros informados são internos, externos ou médios.

Todas as medidas utilizadas no cálculo devem estar na mesma unidade, normalmente em milímetros.

Fórmulas para o desenvolvimento do cone truncado

Para fazer o traçado, será necessário calcular:

1. O raio maior;

2. O raio menor;

3. A geratriz do cone truncado;

4. O raio externo do desenvolvimento;

5. O raio interno do desenvolvimento;

6. O ângulo do setor circular.

1. Como calcular o raio maior e o raio menor

O raio corresponde à metade do diâmetro.

Raio maior

R = D ÷ 2

Raio menor

r = d ÷ 2

Onde:

• R é o raio maior;

• r é o raio menor;

• D é o diâmetro maior;

• d é o diâmetro menor.

2. Como calcular a geratriz do cone truncado

A geratriz é a distância inclinada entre a extremidade maior e a extremidade menor do cone.

Ela não deve ser confundida com a altura vertical da peça.

A fórmula da geratriz é:

g = √[h² + (R − r)²]

Onde:

• g é a geratriz do cone truncado;

• h é a altura vertical;

• R é o raio maior;

• r é o raio menor.

A diferença entre os raios representa o deslocamento horizontal entre as duas extremidades do cone.

3. Como calcular o raio externo do desenvolvimento

O raio externo é a distância entre o vértice teórico do cone completo e o arco correspondente ao diâmetro maior.

A fórmula é:

L = (g × R) ÷ (R − r)

Onde:

• L é o raio externo do desenvolvimento;

• g é a geratriz;

• R é o raio maior;

• r é o raio menor.

Também é possível calcular diretamente pelos diâmetros:

L = (g × D) ÷ (D − d)

4. Como calcular o raio interno do desenvolvimento

O raio interno é a distância entre o vértice teórico do cone completo e o arco correspondente ao diâmetro menor.

A fórmula é:

l = (g × r) ÷ (R − r)

Utilizando os diâmetros:

l = (g × d) ÷ (D − d)

A diferença entre o raio externo e o raio interno deve ser igual à geratriz do cone truncado:

L − l = g

Essa relação pode ser utilizada para conferir o cálculo.

5. Como calcular o ângulo do cone truncado

O ângulo determina o tamanho do setor circular que será utilizado para formar a peça.

A fórmula é:

α = 360° × (R − r) ÷ g

Também é possível calcular utilizando os diâmetros:

α = 180° × (D − d) ÷ g

Outra forma de conferir o resultado é:

α = 360° × R ÷ L

Onde:

• α é o ângulo do setor;

• R − r é a diferença entre os raios;

• D − d é a diferença entre os diâmetros;

• g é a geratriz;

• L é o raio externo do desenvolvimento.

Exemplo prático de cálculo de cone truncado

Vamos calcular o desenvolvimento de um cone truncado com as seguintes dimensões:

• Diâmetro maior: 800 mm;

• Diâmetro menor: 400 mm;

• Altura vertical: 600 mm.

Etapa 1: calcular os raios

Raio maior

R = 800 ÷ 2

R = 400 mm

Raio menor

r = 400 ÷ 2

r = 200 mm

Portanto:

• Raio maior: 400 mm;

• Raio menor: 200 mm.

Etapa 2: calcular a geratriz

Aplicando a fórmula:

g = √[600² + (400 − 200)²]

g = √[360.000 + 40.000]

g = √400.000

g = 632,46 mm

A geratriz do cone truncado é aproximadamente 632,46 mm.

Etapa 3: calcular o raio externo

Aplicando a fórmula:

L = (632,46 × 400) ÷ (400 − 200)

L = 252.984 ÷ 200

L = 1.264,92 mm

O raio externo do desenvolvimento será aproximadamente 1.264,92 mm.

Etapa 4: calcular o raio interno

Aplicando a fórmula:

l = (632,46 × 200) ÷ (400 − 200)

l = 126.492 ÷ 200

l = 632,46 mm

O raio interno do desenvolvimento será 632,46 mm.

Etapa 5: calcular o ângulo do setor

Aplicando a fórmula:

α = 360° × 200 ÷ 632,46

α = 72.000 ÷ 632,46

α = 113,84°

O ângulo do setor será aproximadamente 113,84°.

Resultado final do desenvolvimento

Para traçar esse cone truncado na chapa, utilize:

• Raio externo: 1.264,92 mm;

• Raio interno: 632,46 mm;

• Ângulo do setor: 113,84°;

• Distância entre os arcos: 632,46 mm.

A distância entre os dois arcos corresponde à geratriz do cone truncado.

Como marcar o cone truncado na chapa

Depois de realizar os cálculos, o desenvolvimento pode ser transferido para a chapa.

1. Marque o centro do desenvolvimento

Defina um ponto central na chapa ou em uma área auxiliar.

Esse ponto representa o vértice teórico do cone completo.

Em peças grandes, o centro pode ficar fora da chapa. Nesse caso, utilize uma mesa maior, uma extensão da superfície de trabalho ou um método de marcação por coordenadas.

2. Trace o arco externo

Utilizando um compasso de grandes dimensões, uma barra de raio ou uma trena presa ao ponto central, trace o arco com o raio externo calculado.

No exemplo:

Raio externo = 1.264,92 mm

3. Trace o arco interno

Mantendo o mesmo ponto central, trace o segundo arco com o raio interno.

No exemplo:

Raio interno = 632,46 mm

4. Marque o ângulo do setor

A partir de uma linha inicial, marque o ângulo calculado utilizando um transferidor, gabarito ou método geométrico.

No exemplo:

Ângulo = 113,84°

5. Trace as linhas laterais

Ligue as extremidades dos dois arcos ao centro do desenvolvimento.

Essas linhas formarão as laterais do setor circular.

6. Acrescente a margem de emenda

A margem de soldagem, sobreposição ou dobra deve ser acrescentada somente depois que o desenvolvimento geométrico estiver concluído.

A medida da margem depende:

• Do tipo de soldagem;

• Da espessura da chapa;

• Do processo de montagem;

• Da necessidade de sobreposição;

• Das especificações do projeto.

Não existe uma única margem adequada para todos os trabalhos.

Como conferir o desenvolvimento antes do corte

Antes de cortar a chapa, confira o comprimento dos arcos.

O arco externo deve possuir o mesmo comprimento da circunferência maior.

A fórmula da circunferência é:

C = π × D

No exemplo:

C = 3,1416 × 800

C = 2.513,28 mm

Portanto, o arco externo deve possuir aproximadamente 2.513,28 mm.

O arco interno deve possuir o mesmo comprimento da circunferência menor:

C = 3,1416 × 400

C = 1.256,64 mm

Portanto, o arco interno deve possuir aproximadamente 1.256,64 mm.

Essa conferência ajuda a identificar erros nos raios ou no ângulo antes que a peça seja cortada.

Ferramentas utilizadas no traçado manual

Para fazer o traçado manual de um cone truncado, podem ser utilizadas:

• Trena;

• Régua metálica;

• Esquadro;

• Compasso de ponta seca;

• Barra de raio;

• Transferidor;

• Riscador;

• Punção;

• Calculadora científica;

• Linha;

• Gabarito de ângulo.

As ferramentas precisam estar em boas condições para evitar erros na marcação.

Erros comuns ao traçar um cone truncado

Utilizar a altura no lugar da geratriz

A altura vertical não corresponde à medida inclinada da superfície.

Os raios do desenvolvimento devem ser calculados utilizando a geratriz.

Confundir raio com diâmetro

O raio corresponde à metade do diâmetro.

Utilizar o diâmetro em uma fórmula que exige o raio pode dobrar o resultado e comprometer toda a peça.

Calcular somente a circunferência maior

O cone truncado possui dois arcos.

O arco externo corresponde ao diâmetro maior e o arco interno corresponde ao diâmetro menor.

Acrescentar a margem de solda durante o cálculo geométrico

Primeiro deve ser realizado o desenvolvimento geométrico da peça.

Depois são acrescentadas as margens necessárias para soldagem, sobreposição, flange ou acabamento.

Não conferir o comprimento dos arcos

Os comprimentos dos arcos devem ser iguais às circunferências das respectivas extremidades.

Confundir cone concêntrico com redução excêntrica

As fórmulas apresentadas neste artigo são indicadas para cones truncados concêntricos.

Quando os centros dos diâmetros estão desalinhados, a peça é uma redução excêntrica e normalmente exige desenvolvimento por triangulação.

Como a espessura da chapa interfere no traçado?

Em chapas finas, muitos traçados são realizados utilizando diretamente as dimensões informadas no projeto.

Em chapas mais espessas, pode ser necessário considerar:

• Diâmetro interno;

• Diâmetro externo;

• Diâmetro médio;

• Linha neutra;

• Alongamento do material;

• Método de calandragem;

• Tolerância de fabricação.

Para trabalhos de maior precisão, as dimensões utilizadas no desenvolvimento devem ser definidas de acordo com o desenho técnico e com o processo de fabricação.

Traçado manual ou desenvolvimento por software?

O traçado manual é importante para compreender a geometria da peça e conferir os cálculos.

Softwares especializados podem tornar o processo mais rápido, principalmente na fabricação de peças complexas ou repetitivas.

Entre as vantagens do desenvolvimento por software estão:

• Maior velocidade nos cálculos;

• Redução de erros repetitivos;

• Geração de arquivos para corte CNC;

• Melhor aproveitamento da chapa;

• Facilidade para repetir peças;

• Padronização dos desenvolvimentos.

Mesmo utilizando software, o profissional deve compreender os princípios do cálculo para validar as medidas antes da fabricação.

Perguntas frequentes sobre cone truncado

Como calcular a geratriz de um cone truncado?

A geratriz é calculada pela fórmula:

g = √[h² + (R − r)²]

Ela representa a distância inclinada entre as duas extremidades do cone.

Qual é o formato da planificação de um cone truncado?

A planificação forma um setor de coroa circular, composto por um arco externo, um arco interno e duas linhas radiais.

Como calcular o ângulo do desenvolvimento?

O ângulo pode ser calculado pela fórmula:

α = 360° × (R − r) ÷ g

Ou, utilizando os diâmetros:

α = 180° × (D − d) ÷ g

Como saber se o cálculo está correto?

O comprimento do arco externo deve ser igual à circunferência do diâmetro maior.

O comprimento do arco interno deve ser igual à circunferência do diâmetro menor.

Também deve ser confirmada a seguinte relação:

L − l = g

Esse cálculo serve para redução excêntrica?

Não.

A redução excêntrica possui centros desalinhados e exige um método de desenvolvimento diferente, normalmente baseado em triangulação.

Conclusão

Para aprender como traçar um cone truncado na caldeiraria, é necessário calcular corretamente a geratriz, o raio externo, o raio interno e o ângulo do setor circular.

O processo pode ser resumido nas seguintes etapas:

1. Identificar o diâmetro maior, o diâmetro menor e a altura;

2. Calcular os raios;

3. Calcular a geratriz;

4. Determinar os raios do desenvolvimento;

5. Calcular o ângulo;

6. Marcar os arcos na chapa;

7. Conferir os comprimentos;

8. Acrescentar as margens de fabricação;

9. Cortar e conformar a peça.

A conferência antes do corte reduz o risco de perda de material, erro dimensional e retrabalho durante a montagem.
