O que é traçado de caldeiraria industrial? Guia prático para caldeireiros

Traçado de Caldeiraria Industrial: guia completo para entender o desenvolvimento de chapas

Introdução

A caldeiraria industrial é a arte de transformar chapas metálicas em componentes tridimensionais, como dutos, tanques, cones e junções.

A base desse trabalho é o traçado, também chamado de desenvolvimento de chapas. Ele consiste em representar em duas dimensões a forma que a peça terá depois de conformada.

Dominar essa técnica permite:

• Reduzir desperdícios;

• Garantir encaixes perfeitos;

• Otimizar o tempo de fabricação;

• Melhorar a precisão das peças;

• Diminuir retrabalhos na montagem.

Neste guia, você aprenderá o que é o traçado de caldeiraria industrial, quais etapas compõem o processo e quais são as aplicações mais comuns.

Este artigo funciona como um conteúdo pilar. A partir dele, você poderá se aprofundar em temas específicos como bifurcação Y, cone excêntrico, calça cônica e retângulo para redondo.

O que é traçado de caldeiraria industrial

De maneira geral, o traçado é o desenho plano que representa a superfície de um objeto tridimensional quando este é “aberto” ou desenrolado.

Para fabricar um cilindro, por exemplo, é necessário desenhar um retângulo cujos lados correspondem à altura e ao perímetro do cilindro. Após o corte e a conformação, essa chapa se torna a peça final.

O mesmo princípio vale para:

• Cones;

• Dutos;

• Transições retangulares para circulares;

• Junções;

• Bifurcações;

• Reduções;

• Componentes especiais de caldeiraria.

Na prática, o processo envolve cálculos geométricos e trigonométricos para determinar as dimensões exatas das chapas, além do uso de ferramentas como compassos, réguas, transferidores e softwares de modelagem.

O resultado é uma peça pré-cortada que se ajusta perfeitamente após a dobra ou solda, minimizando retrabalho.

Por que o traçado é importante

O traçado é uma das etapas mais importantes da caldeiraria industrial, pois influencia diretamente a qualidade, o custo e a eficiência da fabricação.

Precisão dimensional

A qualidade de um tanque, duto ou flange depende diretamente do traçado.

Um desenvolvimento incorreto pode gerar:

• Folgas;

• Deformações;

• Mau encaixe;

• Dificuldade na soldagem;

• Perda de alinhamento na montagem.

Redução de custos

Chapas mal traçadas aumentam o desperdício de material.

Um bom planejamento permite aproveitar melhor a matéria-prima, reduzir sobras e evitar cortes incorretos.

Agilidade na fabricação

Com o traçado correto em mãos, a equipe de corte e conformação ganha tempo e reduz o número de ajustes durante a montagem.

Isso torna o processo mais rápido, organizado e previsível.

Segurança e conformidade

Peças fabricadas com base em traçados precisos atendem melhor a normas técnicas e suportam melhor pressões, esforços mecânicos e condições de operação.

Passo a passo do traçado de caldeiraria

Para qualquer peça, o processo de traçado segue uma sequência lógica.

As etapas podem variar conforme o tipo de componente, mas geralmente seguem o fluxo abaixo.

1. Medição

Coletar as dimensões da peça a ser fabricada é o primeiro passo.

Essa etapa pode incluir:

• Diâmetros;

• Alturas;

• Ângulos de inclinação;

• Espessura da chapa;

• Raios;

• Comprimentos;

• Tolerâncias;

• Pontos de encaixe;

• Condições reais da instalação.

Em instalações existentes, as medidas podem ser obtidas diretamente no local.

Em novos projetos, normalmente vêm do desenho técnico ou do modelo 3D.

2. Cálculo e planificação

Com as medidas em mãos, calcula-se o desenvolvimento plano da peça.

Para cilindros, por exemplo, o comprimento da chapa corresponde ao perímetro:

C = 2πr

Para cones, determinam-se os arcos de setor circular.

Para transições, são aplicados métodos como:

• Triangulação;

• Paralelogramo;

• Divisão por geratrizes;

• Desenvolvimento por linhas radiais;

• Desenvolvimento por linhas paralelas.

Ferramentas como planilhas, softwares CAD e tabelas prontas ajudam nessa etapa.

3. Traçado na chapa

Após o cálculo, o desenho é transferido para a chapa metálica.

Nessa etapa, podem ser utilizados:

• Riscadores com ponta de aço;

• Gizes industriais;

• Marcadores específicos;

• Réguas;

• Compassos;

• Esquadros;

• Trenas;

• Transferidores.

O objetivo é garantir perpendicularidade, alinhamento e precisão nas marcações.

O contorno do desenvolvimento deve ser marcado com cuidado, incluindo:

• Linhas de corte;

• Linhas de dobra;

• Pontos de referência;

• Linhas de encaixe;

• Marcas de montagem.

4. Corte

Com o traçado feito, a chapa é cortada.

Dependendo da espessura e do tipo de material, podem ser usados:

• Tesouras manuais;

• Guilhotinas;

• Serras;

• Maçarico;

• Plasma CNC;

• Corte a laser;

• Corte por jato d’água.

É importante seguir as linhas de corte de forma precisa para não comprometer o encaixe posterior.

5. Conformação e montagem

As peças cortadas são então dobradas, enroladas ou calandradas para adquirir a forma tridimensional.

Depois disso, as partes podem ser unidas por:

• Solda;

• Rebites;

• Parafusos;

• Flanges;

• Encaixes mecânicos.

Durante a conformação, verifica-se constantemente se as dimensões finais estão de acordo com o projeto.

Um traçado correto facilita a montagem, garante soldas alinhadas e evita tensões indesejadas na peça final.

Aplicações e tipos de peças

Vários componentes industriais dependem de traçados específicos.

A seguir, estão alguns exemplos comuns na caldeiraria industrial.

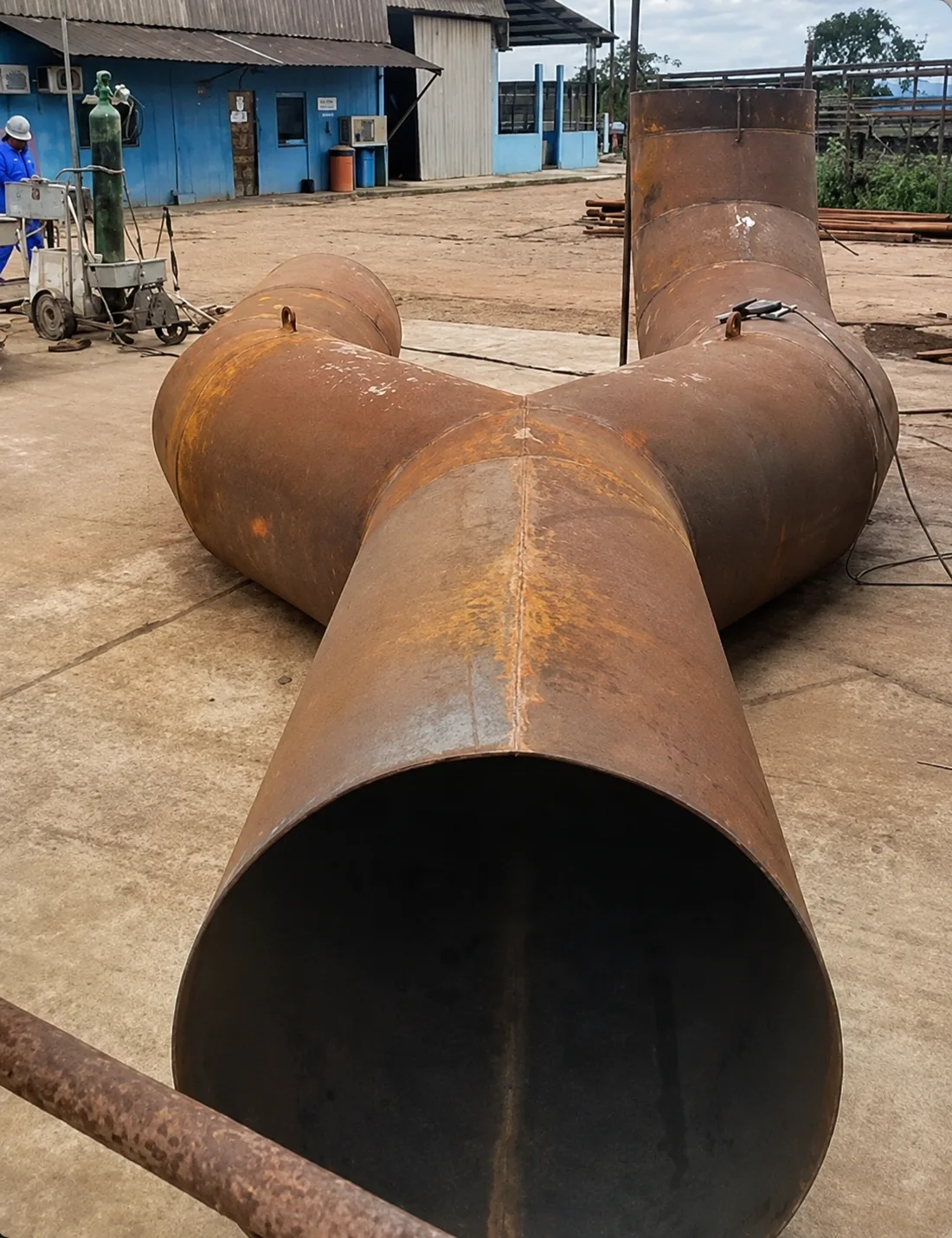

Bifurcação Y

A bifurcação Y é usada em tubulações e sistemas de exaustão para dividir ou reunir fluxos.

Seu desenvolvimento requer combinar dois cilindros em ângulos definidos, criando abas que encaixam perfeitamente no tubo principal.

Esse tipo de peça é comum em:

• Sistemas de ventilação;

• Exaustores industriais;

• Tubulações metálicas;

• Dutos de ar;

• Sistemas de transporte de gases ou partículas.

Em breve, publicaremos um artigo dedicado mostrando como calcular e riscar uma bifurcação Y.

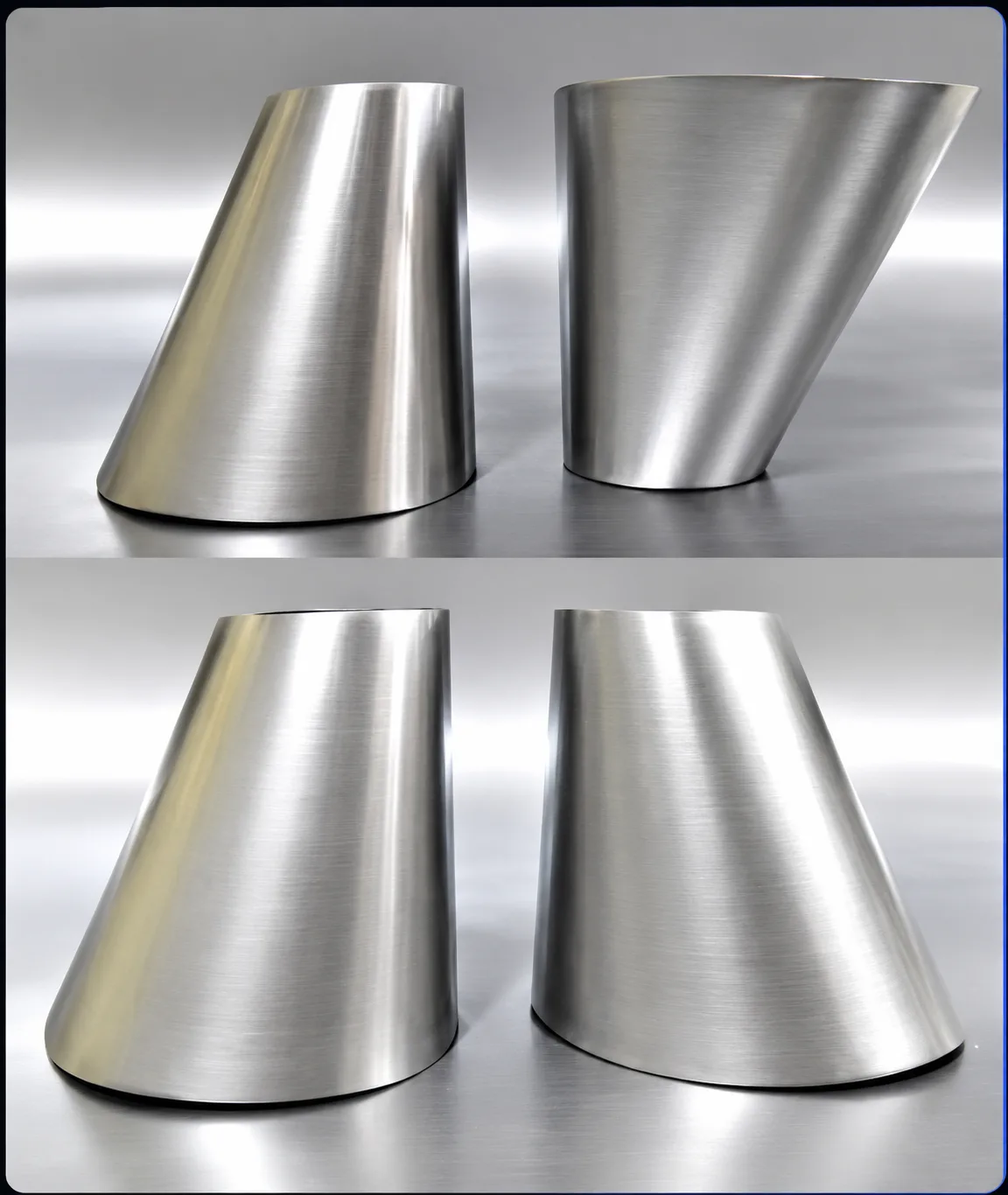

Cone excêntrico

O cone excêntrico liga dois cilindros de diâmetros diferentes cujo eixo central não é alinhado.

O desenvolvimento usa setores circulares com raios variáveis e deslocados.

Essa peça é comum em:

Calça cônica

A calça cônica é uma derivação em forma de “calça”, com dois tubos de saída e um de entrada.

O traçado combina dois cones truncados conectados a um cilindro.

Esse componente aparece em:

• Coletores;

• Sistemas de ventilação industrial;

• Dutos ramificados;

• Sistemas de exaustão;

• Tubulações especiais.

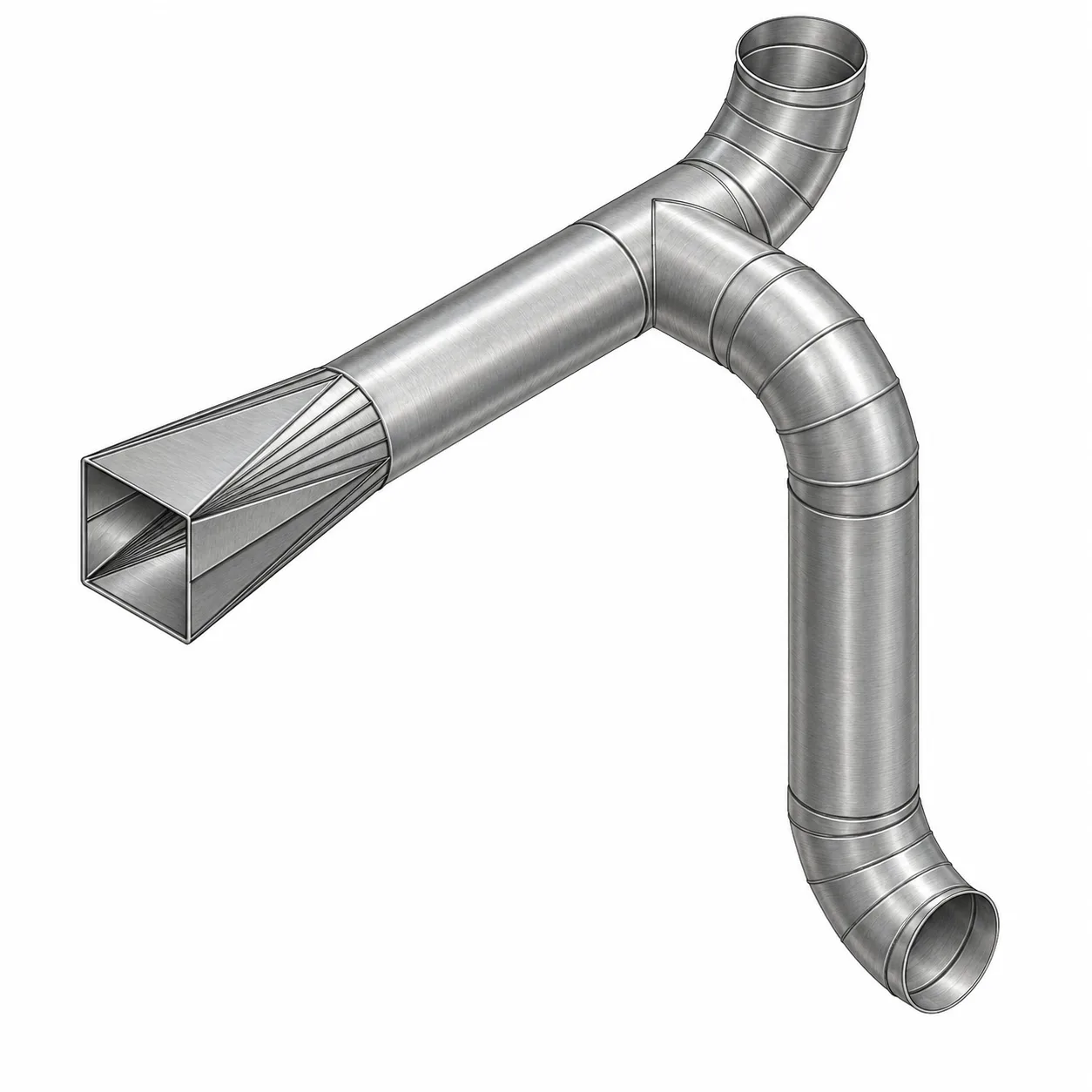

Retângulo para redondo

Também chamado de transição retangular-circular, esse elemento liga dutos de seções distintas.

O traçado envolve a interpolação de retas e curvas para transformar um retângulo em um círculo.

É essencial em:

• Sistemas de ventilação;

• Dutos HVAC;

• Caldeiraria de dutos;

• Exaustores;

• Adaptações entre equipamentos industriais.



Conclusão

O traçado de caldeiraria industrial é a base de qualquer peça fabricada a partir de chapas metálicas.

Compreender sua lógica e dominar as etapas de medição, cálculo, riscado, corte e montagem permite produzir peças com precisão, reduzir custos e evitar retrabalhos.

Ao longo deste blog, você encontrará guias completos para cada tipo de componente citado aqui, com exemplos práticos e passo a passo.

Se você quer se aprofundar mais, acompanhe os próximos artigos sobre:

• Bifurcação Y;

• Cone excêntrico;

• Calça cônica;

• Retângulo para redondo.
