Como traçar um cone redução excêntrica: passo a passo

Na caldeiraria, nem toda transição entre dois diâmetros pode ser desenvolvida como um cone comum. Quando o centro da boca menor está deslocado em relação ao centro da boca maior, temos uma redução excêntrica, e esse deslocamento altera completamente a geometria das geratrizes da peça.

Para fazer o traçado corretamente, não basta calcular duas circunferências e uni-las. É necessário representar a peça em planta e elevação, dividir suas circunferências, determinar as linhas de medição e descobrir os comprimentos verdadeiros antes de transportar a geometria para a chapa.

Neste artigo, vamos entender como funciona esse desenvolvimento e como executar o traçado do cone pelo método da triangulação.

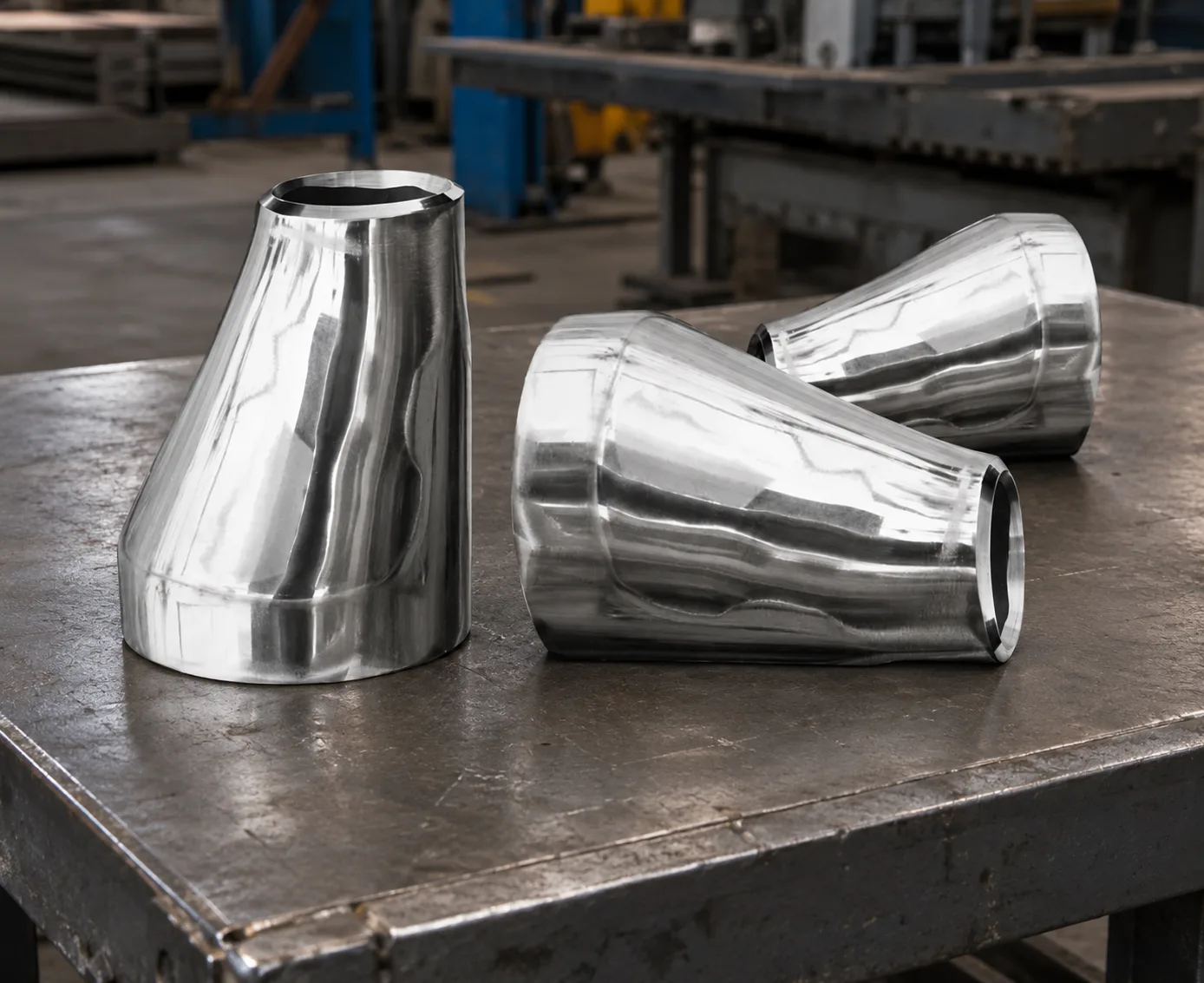

O que é uma redução excêntrica?

Uma redução excêntrica é uma transição utilizada para conectar duas seções circulares de diâmetros diferentes cujos centros não estão posicionados sobre o mesmo eixo.

Imagine uma redução de:

• diâmetro maior: 500 mm;

• diâmetro menor: 300 mm;

• altura: 400 mm.

Se os dois diâmetros estiverem perfeitamente centralizados, teremos uma redução concêntrica.

Agora, se deslocarmos lateralmente o círculo de 300 mm, a transição passa a ser excêntrica.

Quando a peça é totalmente excêntrica e queremos deixar uma lateral alinhada, o deslocamento entre os centros é:

E = (D − d) ÷ 2

Onde:

E = excentricidade
D = diâmetro maior
d = diâmetro menor

No nosso exemplo:

E = (500 − 300) ÷ 2

E = 100 mm

Portanto, deslocando o centro da boca menor em 100 mm, uma das laterais da redução ficará alinhada.

A mesma relação geométrica aparece em referências técnicas de tubulação para determinar a diferença entre as linhas de centro de uma redução excêntrica.

Por que o traçado Cone redução excêntrica é diferente?

Em um cone reto ou em uma redução concêntrica, existe simetria em torno de um eixo central.

Na redução excêntrica, essa condição desaparece.

Observe conceitualmente:

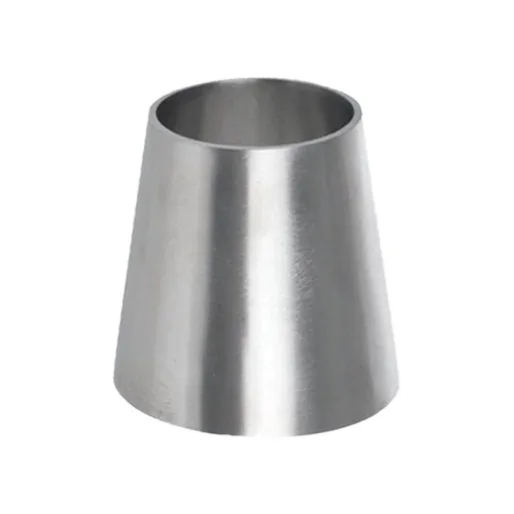

Cone Redução concêntrica

Os dois centros permanecem no mesmo eixo.

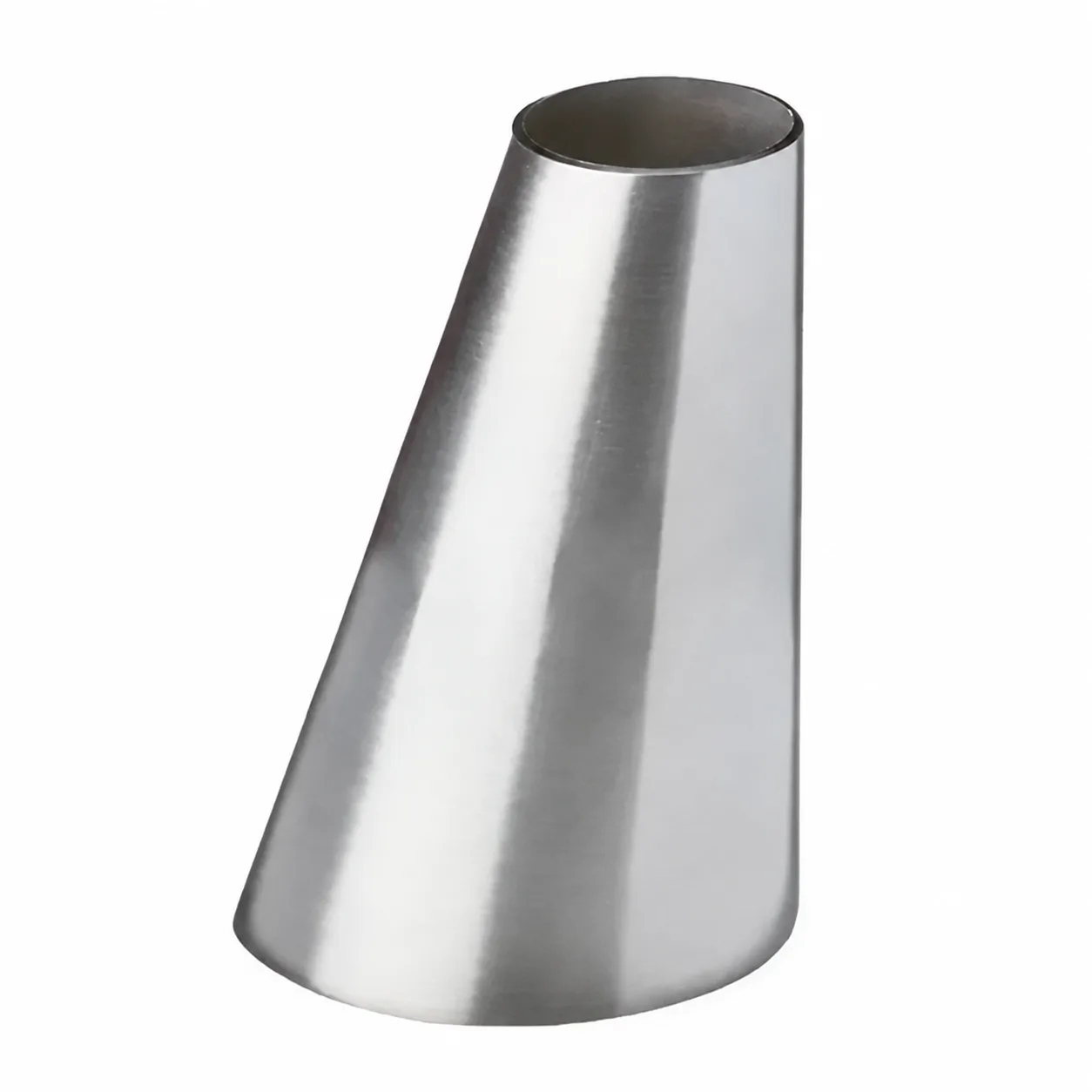

Cone Redução excêntrica

Em um lado da peça, a transição pode ser muito pequena. No lado oposto, ela será muito maior.

Consequentemente, as geratrizes não possuem todas o mesmo comprimento.

É justamente essa diferença que precisamos descobrir durante o traçado.

Quais medidas você precisa ter antes de começar?

Para desenvolver uma redução excêntrica, tenha pelo menos quatro informações:

Além dessas dimensões, na fabricação real também devem ser consideradas posteriormente as condições de montagem, como:

• espessura da chapa;

• tipo de união;

• margem para soldagem;

• sobreposição, quando houver;

• acabamento das bordas;

• tolerâncias de fabricação.


Essas folgas não devem ser confundidas com as dimensões geométricas do desenvolvimento. Primeiro determina-se a geometria da peça; depois são aplicadas as margens exigidas pelo processo de fabricação.

Qual método usar para traçar uma redução excêntrica?

Aqui existe uma diferença importante.

Para algumas reduções excêntricas do tipo flat back / cone oblíquo, é possível utilizar desenvolvimento por linhas radiais, desde que a geometria permita determinar um vértice comum pela extensão das linhas laterais.

Já para uma transição circular deslocada, a triangulação é especialmente útil porque permite transformar uma superfície irregular em uma sequência de pequenos triângulos cujos lados podem ser determinados individualmente. Materiais técnicos de desenvolvimento de chapas apresentam ambos os procedimentos para reduções excêntricas.

Neste artigo vamos trabalhar com a triangulação, por ser um método aplicável a uma ampla variedade de transições excêntricas.

Como funciona o método da triangulação?

A ideia é relativamente simples.

Imagine que toda a superfície da redução seja dividida em vários triângulos estreitos.

Em vez de tentar abrir toda a superfície de uma só vez, descobrimos as dimensões reais desses triângulos e depois os reconstruímos sobre a chapa.

O problema é que, olhando a peça apenas pela planta ou elevação, algumas linhas aparecem encurtadas pela projeção.

Por isso, precisamos encontrar seus comprimentos verdadeiros.

Essa é uma das bases do desenvolvimento por triangulação.

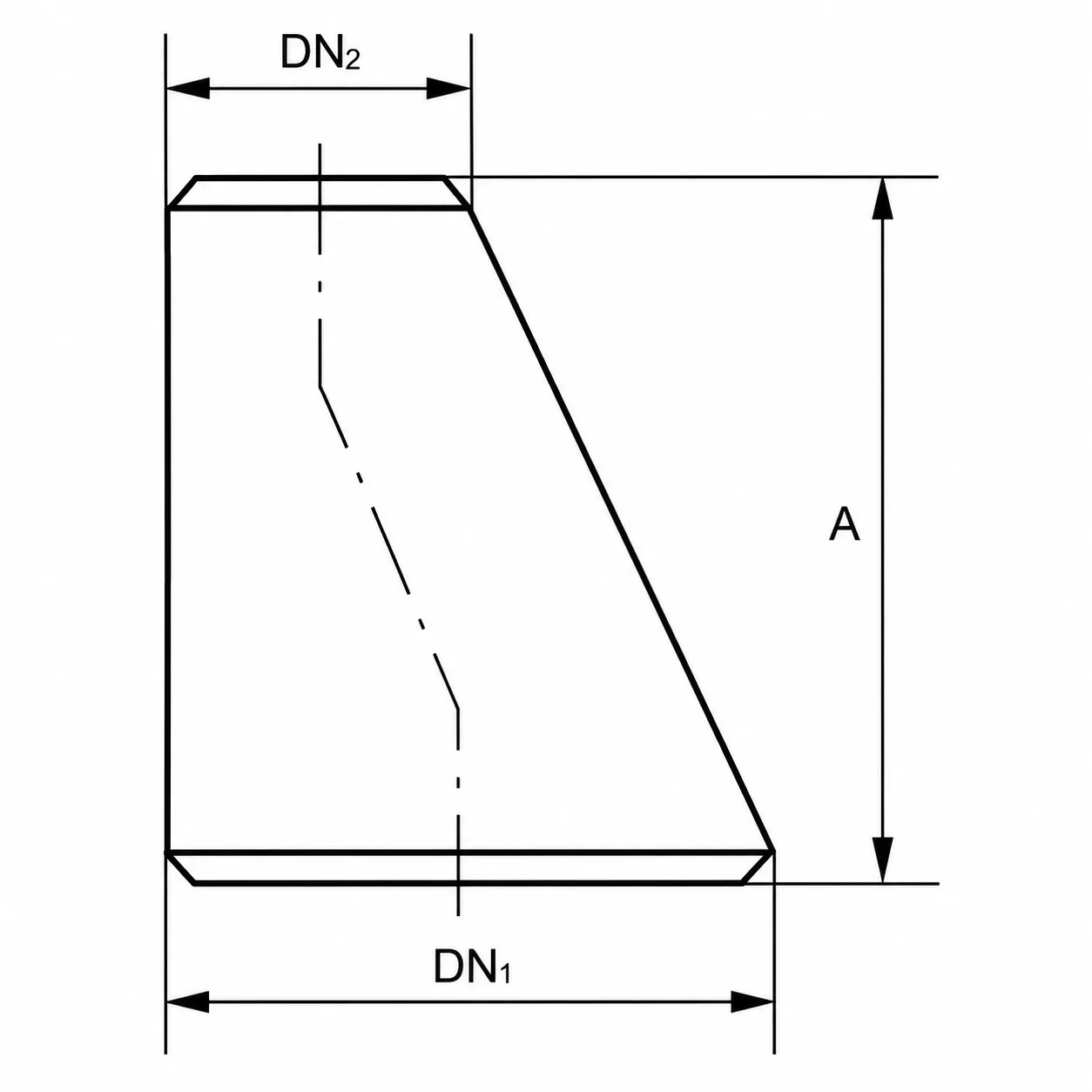

Passo 1 — Faça a elevação da redução

Comece desenhando a peça na escala desejada.

Utilizando nosso exemplo:

D = 500 mm

d = 300 mm

H = 400 mm

E = 100 mm

Faça primeiro o diâmetro maior.

Depois, a uma distância de 400 mm, desenhe o diâmetro menor deslocado 100 mm em relação ao eixo do maior.

Assim você terá a vista lateral da redução.

Essa vista permite visualizar imediatamente:

• lado mais curto;

• lado mais longo;

• altura da peça;

• sentido da excentricidade.


Passo 2 — Construa a vista em planta

Agora faça a representação dos dois círculos.

O círculo maior terá:

Ø 500 mm

O círculo menor:

Ø 300 mm

Os centros estarão separados por:

100 mm

Essa vista superior é fundamental porque será nela que identificaremos as posições reais dos pontos das duas circunferências.

Passo 3 — Divida as circunferências

Um procedimento clássico é dividir cada circunferência em 12 partes iguais.

O material técnico específico sobre desenvolvimento de redução excêntrica por triangulação utiliza justamente a divisão dos dois círculos em 12 partes para construir as linhas de medição.

Você terá pontos como:

1, 2, 3, 4, 5, 6... 12

na circunferência maior e os pontos correspondentes na menor.

Quanto maior o número de divisões, maior pode ser a aproximação geométrica da curva durante um desenvolvimento manual, porém também aumenta bastante o trabalho de traçado.

Passo 4 — Não confunda arco com corda

Esse é um detalhe importante em traçados manuais.

Ao utilizar o compasso para transportar uma distância entre dois pontos consecutivos da circunferência, você está trabalhando com uma corda, e não com o comprimento do arco.

Para uma circunferência dividida em n partes, a corda pode ser calculada por:

C = 2R × sen(180° ÷ n)

Para o diâmetro maior do exemplo:

R = 250 mm

n = 12

Então:

C ≈ 129,4 mm

Para o diâmetro menor:

R = 150 mm

C ≈ 77,6 mm

Essas medidas representam a distância reta entre pontos consecutivos de uma divisão em 12 partes.

Em um traçado manual, normalmente elas podem simplesmente ser obtidas diretamente da planta com o compasso.

Passo 5 — Construa as linhas de medição

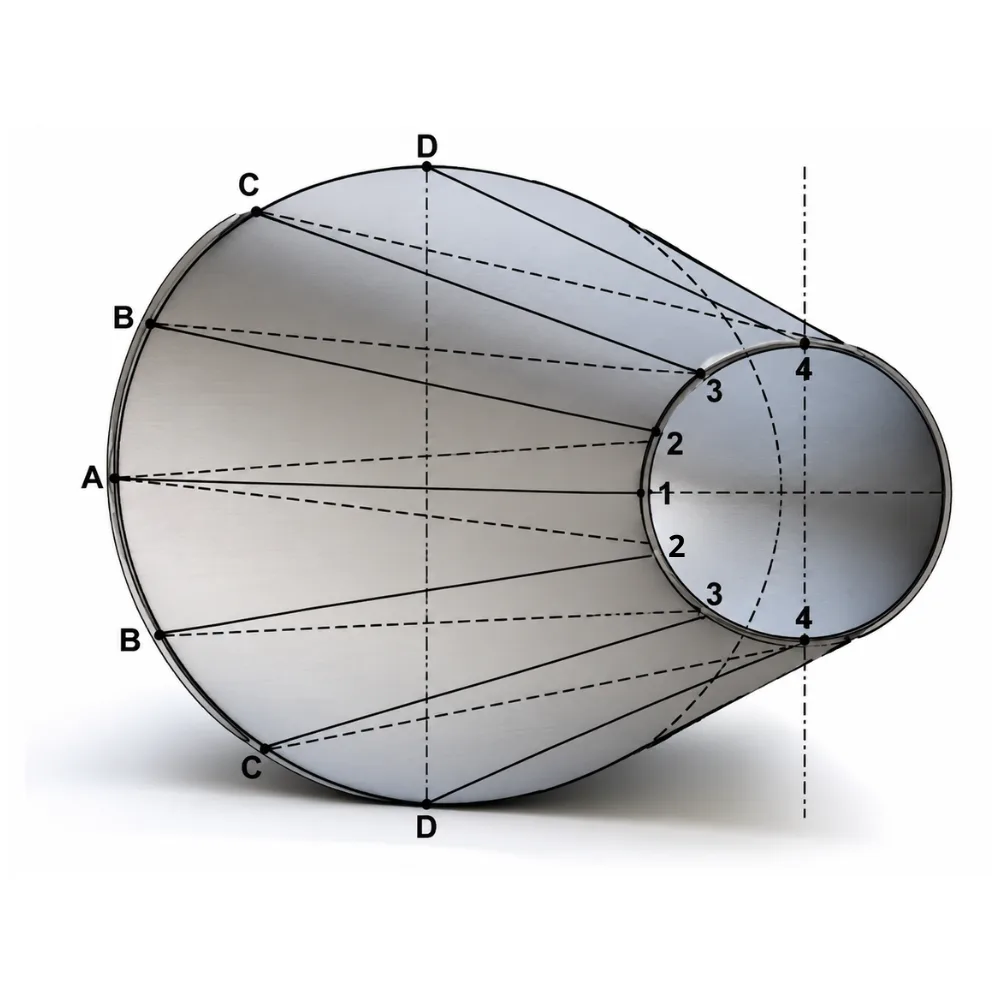

Depois de dividir as duas circunferências, ligue os pontos necessários conforme a sequência de triangulação.

Essas linhas formarão uma espécie de malha sobre a superfície imaginária da redução.

Simplificando:

Cada pequeno conjunto representa um triângulo que será posteriormente reconstruído no desenvolvimento.

É importante manter uma numeração lógica porque ela será utilizada durante todo o traçado.

Se você perder a correspondência entre os pontos da planta e do desenvolvimento, o gabarito ficará incorreto.

Passo 6 — Como encontrar os comprimentos verdadeiros

Depois de desenhar a planta e criar as linhas de triangulação entre os pontos das duas circunferências, algumas dessas linhas aparecem na planta apenas como projeções.

Para utilizar essas medidas no desenvolvimento da chapa, precisamos encontrar o comprimento real de cada uma delas.

Primeiro, identifique e nomeie as linhas de medição da planta, por exemplo:

8–1, 9–1, 9–2, 10–2, 10–3...

Cada uma dessas linhas possui uma medida diferente na planta devido à excentricidade da redução.

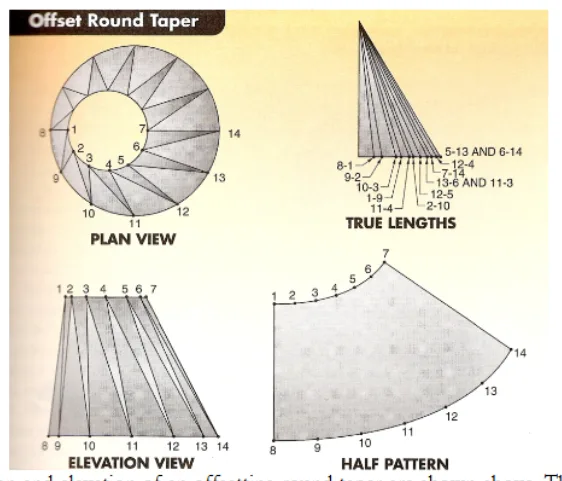

Em seguida, construa o diagrama de comprimentos verdadeiros (TLD).

Trace uma linha perpendicular representando a altura da redução. A partir da base dessa linha, transporte horizontalmente o comprimento, retirado da planta, de cada linha de medição.

Depois, ligue a extremidade de cada uma dessas medidas ao topo da linha que representa a altura.

A diagonal obtida será o comprimento verdadeiro daquela linha específica.

Por exemplo:

• retire da planta a medida da linha 1–9;

• transporte essa medida para o diagrama de comprimentos verdadeiros;

• utilize a altura real da redução;

• ligue as duas extremidades;

• a diagonal resultante será o comprimento verdadeiro de 1–9.

Repita o procedimento para todas as linhas diferentes utilizadas na triangulação.

Isso é exatamente o procedimento utilizado no desenvolvimento de um offset round taper: após determinar as linhas de medição na planta, encontram-se seus comprimentos verdadeiros antes de iniciar a abertura do padrão.

Depois, no desenvolvimento

A sequência também precisa ser bem específica.

Por exemplo, utilizando a nomenclatura tradicional do método:

começamos com o comprimento verdadeiro da linha 8–1. Com os pontos 8 e 1 definidos, retiramos da planta a distância 8–9 e fazemos um arco a partir do ponto 8.

Depois pegamos o comprimento verdadeiro de 1–9 no TLD e fazemos outro arco a partir do ponto 1.

A interseção dos dois arcos determina o ponto 9.

A partir daí o processo continua sucessivamente para encontrar os demais pontos da redução. Essa sequência é descrita explicitamente em material técnico de desenvolvimento de redução excêntrica por triangulação.

Passo 7 — Monte o diagrama de comprimentos verdadeiros

Para trabalhar graficamente, faça duas linhas perpendiculares, formando 90°.

Em um dos eixos coloque:

a altura da redução

No outro:

as diferentes projeções encontradas na planta

Depois ligue as extremidades.

Cada diagonal encontrada corresponde ao comprimento verdadeiro daquela linha.

Você repetirá esse processo para todas as linhas distintas existentes no desenvolvimento.

Se determinadas linhas forem simétricas e possuírem exatamente a mesma geometria, não há necessidade de calcular novamente.

Passo 8 — Comece a abrir o desenvolvimento

Agora começa efetivamente o desenho da peça plana.

Escolha uma linha inicial cuja dimensão verdadeira já seja conhecida.

Trace essa linha sobre a chapa ou sobre o papel.

Ela fornecerá os dois primeiros pontos conhecidos.

A partir daí, o desenvolvimento será criado utilizando interseções de arcos.

Esse procedimento é exatamente a lógica utilizada no desenvolvimento por triangulação: partimos de dois pontos conhecidos para localizar um terceiro e repetimos o processo até reconstruir toda a superfície.

Passo 9 — Localize o terceiro ponto

Suponha que você já tenha os pontos A e B.

Você conhece:

• distância verdadeira entre A e B;

• distância entre A e C;

• distância entre B e C.

Abra o compasso com a medida A–C e faça um arco partindo de A.

Depois:

abra o compasso com a medida B–C e faça outro arco partindo de B.

A interseção dos dois arcos determina:

C

Você acabou de reconstruir um dos triângulos da superfície.

Passo 10 — Continue a triangulação

Com três pontos conhecidos, você agora possui uma nova base para encontrar o próximo.

A lógica se repete:

dois pontos conhecidos → dois arcos → um novo ponto.

Depois:

dois pontos conhecidos → dois arcos → outro ponto.

E assim sucessivamente.

Um manual técnico para aprendizes descreve exatamente essa construção: após estabelecer a primeira linha verdadeira, o próximo ponto é encontrado pela interseção entre uma distância retirada da planta e um comprimento verdadeiro; a sequência é repetida até completar todo o padrão.

Ao final, você terá reconstruído na chapa todos os triângulos que formavam a superfície da redução.

Passo 11 — Faça o contorno das duas bocas

Com todos os pontos posicionados, una os pontos pertencentes ao:

diâmetro maior

e depois ao:

diâmetro menor.

Não faça simplesmente uma reta passando por todos eles.

Esses pontos representam uma curva desenvolvida.

Utilize uma régua flexível, curva apropriada ou outro recurso de traçado para criar uma transição suave entre eles.

O resultado será o contorno real da chapa antes da conformação.

Passo 12 — Confira o desenvolvimento

Nunca vá diretamente do último ponto para o corte.

Faça pelo menos três verificações.

1. Perímetro da boca maior

O comprimento da borda correspondente ao diâmetro maior precisa ser compatível com:

P = π × D

Para Ø500:

P ≈ 1.570,8 mm

2. Perímetro da boca menor

Para Ø300:

P = π × 300

P ≈ 942,5 mm

Em um desenvolvimento manual baseado em pontos e cordas, considere a aproximação inerente ao método; aumentar o número de divisões reduz essa diferença.

3. Sentido da excentricidade

Confira se o lado curto e o lado longo ficaram na posição correta.

Um desenvolvimento geometricamente correto, mas espelhado, pode produzir uma peça com a excentricidade para o lado errado.

Exemplo completo das medidas

Vamos reunir nosso exemplo:

Observe que esses valores não geram sozinhos o gabarito.

Ainda é necessário construir a planta e determinar as diferentes linhas que ligam os pontos da boca maior aos pontos da boca menor.

É justamente a diferença entre essas linhas que produz a forma excêntrica.

Os 5 erros mais comuns no traçado de um cone redução excêntrica

1. Usar o mesmo comprimento para todas as geratrizes

Esse princípio serviria para determinadas geometrias simétricas, mas não para uma redução excêntrica geral.

O deslocamento faz com que as linhas tenham comprimentos diferentes.

2. Utilizar a projeção como se fosse o comprimento verdadeiro

Uma linha inclinada pode aparecer encurtada na planta ou na elevação.

Transportar essa medida diretamente para o desenvolvimento gera erro.

3. Alterar a correspondência entre os pontos

Se o ponto 4 da boca maior for ligado ao ponto errado da boca menor, a sequência da superfície é alterada.

Por isso a numeração é fundamental.

4. Confundir corda com comprimento de arco

No traçado com compasso, a distância transportada diretamente entre dois pontos da circunferência é uma corda.

5. Adicionar folga de solda antes de terminar a geometria

Primeiro desenvolva a peça em sua dimensão teórica.

Depois faça as compensações necessárias para fabricação.

Triangulação ou linha radial: qual escolher?

Não existe uma regra dizendo que toda redução excêntrica obrigatoriamente precisa ser feita apenas por triangulação.

Uma redução excêntrica flat back, que geometricamente funciona como parte de um cone oblíquo e permite localizar um vértice, pode ser desenvolvida pelo método radial.

Para transições round-to-round deslocadas, porém, a triangulação permite trabalhar diretamente com as diferentes linhas da superfície e é uma solução extremamente versátil.

Materiais de treinamento profissional de desenvolvimento de chapas ensinam exatamente essa distinção entre o método radial para determinadas reduções excêntricas e o método de triangulação para transições circulares deslocadas.

Por que uma redução excêntrica é utilizada?

A excentricidade não existe apenas por uma questão de fabricação.

Ela pode ser necessária para manter uma das superfícies da tubulação alinhada ou para atender às condições de projeto de um sistema.

Um exemplo conhecido aparece em linhas de sucção de bombas, onde a geometria e a orientação do redutor podem ser utilizadas para evitar regiões propícias ao acúmulo de ar. A orientação adequada, porém, depende da configuração do sistema e não deve ser resumida simplesmente a “lado plano sempre para cima”. Fabricantes de bombas e referências técnicas de tubulação tratam essa preocupação diretamente.

Conclusão

O segredo do traçado cone de redução excêntrica está em entender que a superfície não possui a mesma simetria de uma redução concêntrica.

O processo pode ser resumido em:

planta → divisão das circunferências → linhas de medição → comprimentos verdadeiros → triangulação → desenvolvimento → conferência.

Mais importante do que simplesmente decorar a sequência é compreender por que cada medida é necessária.

Quando você domina o conceito de comprimento verdadeiro e entende como reconstruir uma superfície utilizando triângulos, deixa de depender da memorização de um único traçado e passa a conseguir desenvolver diversas transições utilizadas na caldeiraria.
